MDF总配线架详细介绍

    MDF总配线架适用于大、小容量的各类电话交换机，它能对交换机和人身安全起保护作用，也是交换机与内外线电缆连掺的配线设备；架上的测试装置能分别对内外线进行测试。总配线架包括三大部分，即接跳线部分、机架部分和保安告警部分。接、跳线分焊接、绕接和夹接三种接线方式。对程控用户交换机宜选用夹接方式的总配线架，因这种配线架容量大、体积小，便于施工和维护，并节省机房面积．保安告警部分可分过压保护，过流保护和状态告警等。

MDF开放式语音配线架总成采用铝合金型材制作加工而成。

可根据机房环境定制尺寸，单面、双面都可安装。操作便捷！

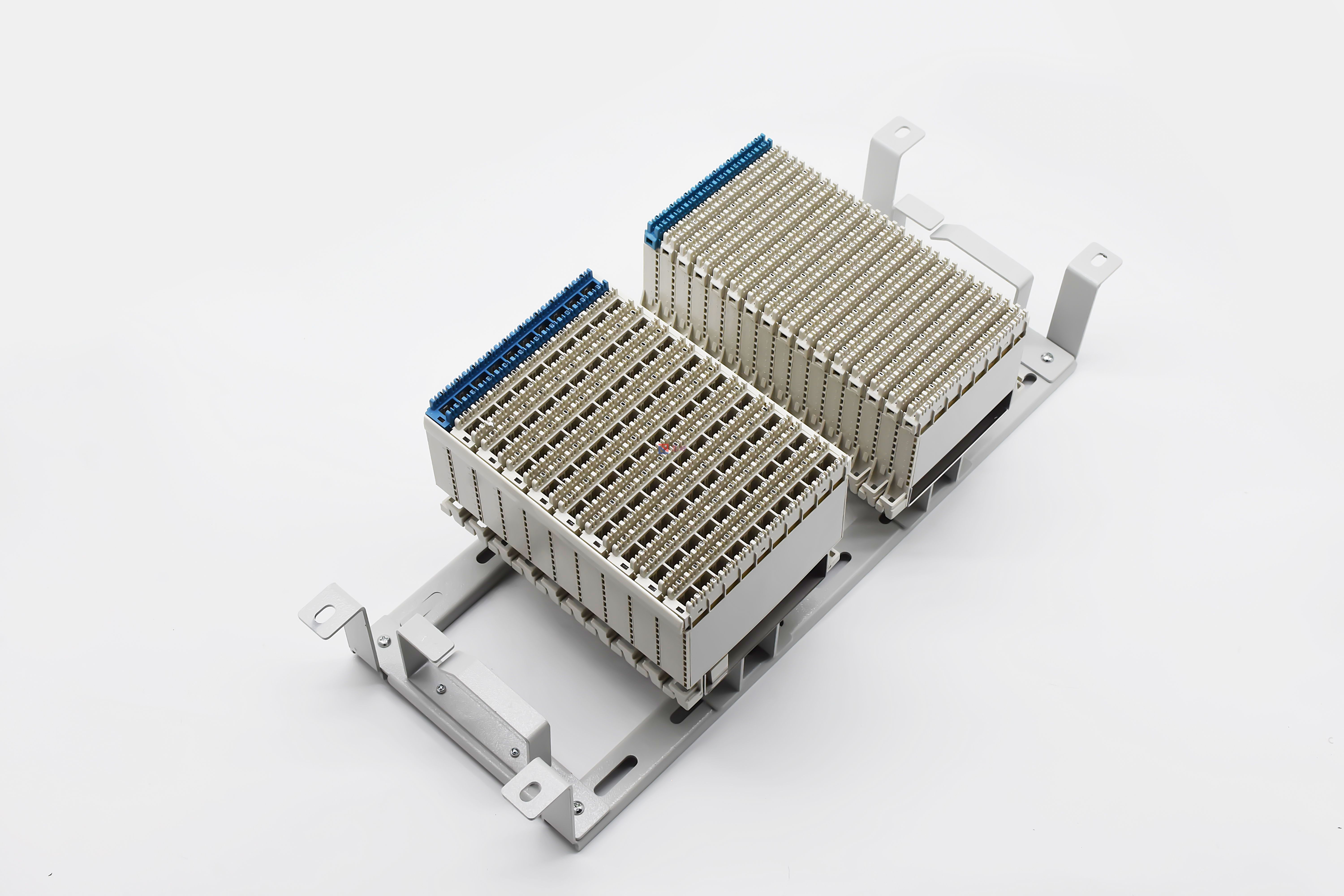

直列--采用外线100回模块【保安排需加保安单元】

横列--采用内线128回模块【测试排】

可加告警器

适合3000回线内

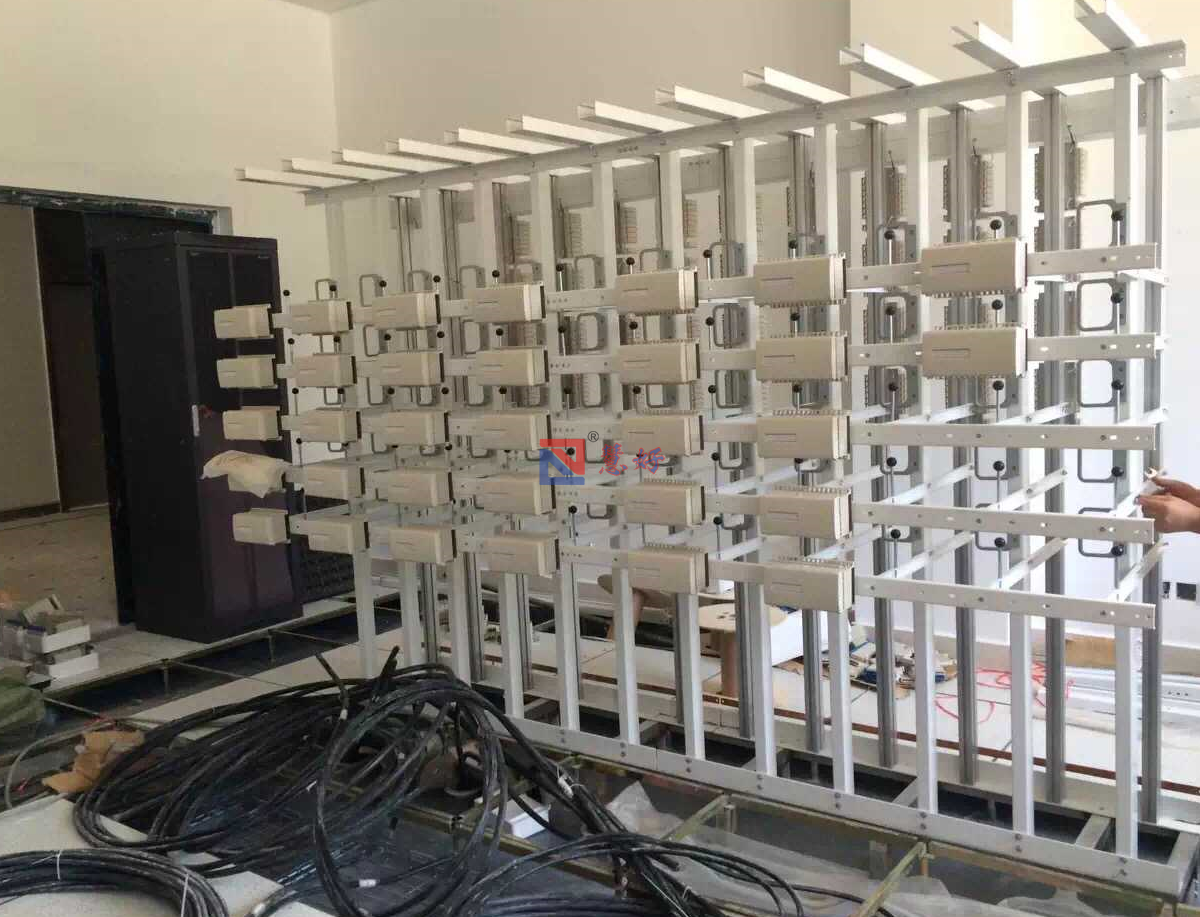

采用角铁+铝型材制作

除外形不一样，其他采用模块配件都是一样！

适合10000回线以上！

500回MDF保安配线柜
